СВ антенна на крыше кто ставил ?

Респекты: 0

Господа, кто ставил себе СВ рацию в елку, поделитесь как крепили антенну ? Дырки новые не предлагать, не наш метод. Хочу поставить Лемм 2001 турбо. Уже все куплено, осталось грамотно поставить. Кто-нибудь под релинг ставил ? Есть засады ?

#1

Респекты: 0

НУ только если такую
тынц

#2

Респекты: 0


WhiteWolf

НУ только если такую
http://www.sahashop.ru/saha.php?action=tovpod&elem=380660


Не, магнитки не мой выбор, ибо по езде по пересеченке с большой раскачкой -улетают нафиг.
Я такой антенной пользовался уже год с лишним, на прошлой машине, теперь на елку хочу поставить такую-же.. вернее уже поставил, на рейлинг поперечный. Но судя по всему там масса плохая, хотя прибором говорит что все ок. Вот и спрашиваю как люди ставили.

#3

Респекты: 0

Ну, чем мог)

#4

Респекты: 0


WhiteWolf

Ну, чем мог)


Спасибо Smiling

#5

Респекты: 0

Может кронштейн какой, типа струбцины, а землю к кузову где нить в другом месте?

#6

Респекты: 0


WhiteWolf

Может кронштейн какой, типа струбцины, а землю к кузову где нить в другом месте?


Так и сделаю, хотя на форуме си-би профи ругаются -типа так не делают. Но сверлить ради антенны крышу я считаю дикостью.

#7

Респекты: 1

Есть вариант хороший, себе сделал. Фотки чуть позже выложу, фотика с собой нет, если на телефон не получится. Суть в следующем: У антенны должна быть жесткая масса с кузовом. Отсюда все косяки со связью. Любыми проводами, шинами - не пойдет. От магнита тоже отказался - не правильно это. К релингам крепил, поскольку сверлить крышу- последнее дело, если сбить антенну, то и крыше не сладко достанется. Но релинги пластиковые.
Я сначала взял крепежный уголок из нержавейки и просверлил в нем отверстие под крепление антенны. Края закруглил на наждаке. Для обеспечения жесткой массы надо уголок прикрутить к кузову. Для этого я купил резьбовую петлю М4(5) (такой винт, только вместо шляпки кольцо). Просверлил пластиковую опору релингов в размеченном месте и вставил ее под болт их крепления. Снаружи сквозь уголок притянул гайкой. Остальные отверстия уголка притянул нерж.саморезами. Антенный кабель через спойлер, родные сальники в салон. Но кабеля ушло метров 6 кажется, может больше. Наращивать родной лучше не надо. Ну и КСВ потом замерить и подрезать антенну до оптимального коэффициента - это уже к спецам. У меня вышло 1,2 и 11 ВТ на выходе.

#8

Респекты: 0


dus

Просверлил пластиковую опору релингов в размеченном месте и вставил ее под болт их крепления. Снаружи сквозь уголок притянул гайкой. Остальные отверстия уголка притянул нерж. Саморезами. Антенный кабель через спойлер, родные сальники в салон.


Не понял, как там масса на уголке появилась ? Лучше конечно фотки

#9

Респекты: 1

Ладно, попробуем по порядку: берем такой или похожий:
Toyota Sequoia Club - СВ антенна на крыше кто ставил ?
сверлим дополнительно еще два отверстия у угла под саморезы(жаль не видно и одно большое под антенну, что бы получилось так:
Toyota Sequoia Club - СВ антенна на крыше кто ставил ?
Чтобы разобрать релинг, надо приподнять немного край крышки у багажника и сдвинуть крышку назад. Если не поднимать, то ломаются ограничители и потом крышка не фиксируется, как у меня сейчас получилось - холодно очень.
Toyota Sequoia Club - СВ антенна на крыше кто ставил ?
приложить уголок для разметки отверстий в пластике таким образом, что бы одно совпадало с креплением пластика релинга. Сам крепеж релинга можно снять,выкрутив снизу саморезики - сложно, но можно. Сняв эту черную хреновину, сборка пойдет легче. Просовываем резьбовую петлю изнутри, снаружи одеваем уголок и наживляем петлю гайкой. Уголок притягиваем саморезами. Собираем обратно релинг. В последствии новым (родной оказывается коротким) болтом притягиваем петлю с крепежом к крыше,а с другой стороны гайкой уголок, чем и достигаем хорошего механического и электрического контакта уголка с кузовом.
антенный кабель провел через спойлер и уплотнитель
Toyota Sequoia Club - СВ антенна на крыше кто ставил ?

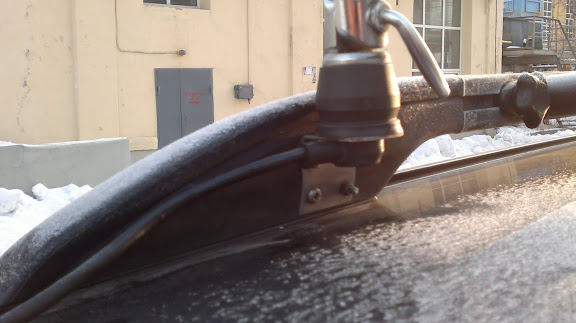

В результате должно получиться так:
Toyota Sequoia Club - СВ антенна на крыше кто ставил ?
Toyota Sequoia Club - СВ антенна на крыше кто ставил ?
Работает все на ура. Качество связи отменное. Одно но! Антенна 2-х метровая, длинная, в лесу приходится складывать вперед пристегивая к поперечным релингам, что бы ветками не поломало.

#10

Респекты: 0

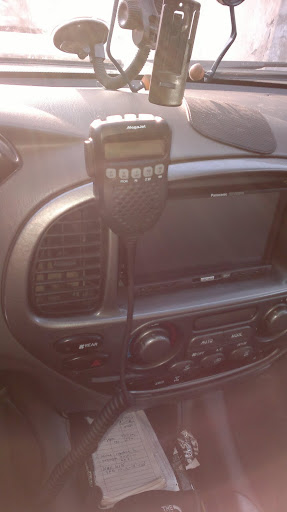

Ну и в догонку, Рацию ставил MJ 555, скрытый вариант. Все управление на тангенте. Удобно очень. Все под рукой.
Toyota Sequoia Club - СВ антенна на крыше кто ставил ?
Крепление тангенты разогнуть пришлось и закрепить под панелью
Toyota Sequoia Club - СВ антенна на крыше кто ставил ?
разъем спрятал под торпедой:
Toyota Sequoia Club - СВ антенна на крыше кто ставил ?
Машину припарковал - отстегнул убрал. Так же и обратный процесс. Все спокойно делается на ощуп.

#11

Респекты: 0


dus

Ладно, попробуем по порядку:


Огромный респект. Крышку/заглушку с рейлинга я уже 3 раза снимал, правда спереди.
Можно уточнение: я так понял что масса на уголке получается петлей, которую вешаешь на кузов через болт, которым пластик рейлинга крепиться к кузову ?

P.S. Рацию взял себе такую-же, правда она у меня чуток подглюкавливает, но думаю все дело в кривой массе на антенне:(
А саму тушку я бокс между креслами убрал, и тангетку туда бросаю если что Smiling

#12

Респекты: 0


DVN

Можно уточнение: я так понял что масса на уголке получается петлей, которую вешаешь на кузов через болт, которым пластик рейлинга крепиться к кузову ?

P.S. Рацию взял себе такую-же, правда она у меня чуток подглюкавливает, но думаю все дело в кривой массе на антенне:(


Немножко путано, но смысл в том. Резьбовая петля - электрический мостик между болтом, который ее притягивает к массе крыши и уголком.
А в чем выражается глюк?
А я тушку под приборы убрал

#13

Респекты: 0


dus

.
А в чем выражается глюк?


При работе на передачу гаснут символы на экранчике, на си-би форуме говорят что такого быть не должно. Время от времени подвисает. И иногда при переключении между каналами -само переключение происходит, но информация на экранчике отображается старая (обновления не происходит)

#14

Респекты: 0

Интересный глюк, еще не сталкивался с таким. Ну для начала правильно поставить антенну, а то можно пожечь выходной канал с неправильной массой. Потом, если глюк не уйдет почистить да подтянуть разъем тангенты RJ45. Лучше его конечно заменить на что-нибудь винтовое, поскольку родной не предназначен для жесткого использования. Кстати, эта одна из причин, почему убрал тушку в торпеду. Нагрузки на разъем практически нет.

#15

Респекты: 0


dus

Потом, если глюк не уйдет почистить да подтянуть разъем тангенты RJ45. Лучше его конечно заменить на что-нибудь винтовое, поскольку родной не предназначен для жесткого использования. Кстати, эта одна из причин, почему убрал тушку в торпеду. Нагрузки на разъем практически нет.


Ну я разъем заменил на 8 контактный закручивающийся.. и сделал ряд доделок. как на сиби форуме рекомендовали: тынц сделал не все, а что считал нужным.. ну и переделал так разъем: тынц

#16

Респекты: 0


dus

В последствии новым (родной оказывается коротким) болтом притягиваем петлю с крепежом к крыше.


По фото видно -потом герметиком на всякий случай заливал новый болт с гайкой ?

#17

Респекты: 0

Ну если правильный монтаж антенны не поможет, тогда в сервис. Переделка разъема снесла правда гарантию, но спецам напрашивается показать. Я то ничего не делал с ней. У меня свежая версия уже, проблем не было. Пол года, полет нормальный.

#18

Респекты: 0


dus

Ну если правильный монтаж антенны не поможет, тогда в сервис. Переделка разъема снесла правда гарантию, но спецам напрашивается показать. Я то ничего не делал с ней. У меня свежая версия уже, проблем не было. Пол года, полет нормальный.


Ну это да. Рация у меня всего 2 недели как. Посмотрим после переделки антенны что будет.
Я здесь при установке тушки столкнулся с глюком по подключению: + с аккумулятора взял, - взял с болта что в ящике есть( прибор показывал что масса есть нормальная). Подключаю рацию -она даже не включается. Измеряю прибором напругу на входе 8 вольт. Оказывается масса хоть и была. но какая-то уж очень кривая. Пришлось с другого места брать массу. где стабильно 12 вольт выдавалось напряжение. Думаю и с массой на антенне так-же.

#19

Респекты: 0

Я брал стандартный уголок для антены и просто ставил его под релинг в месте крепления релинга. Ничего дополнительно делать не пришлось. См. Личку
